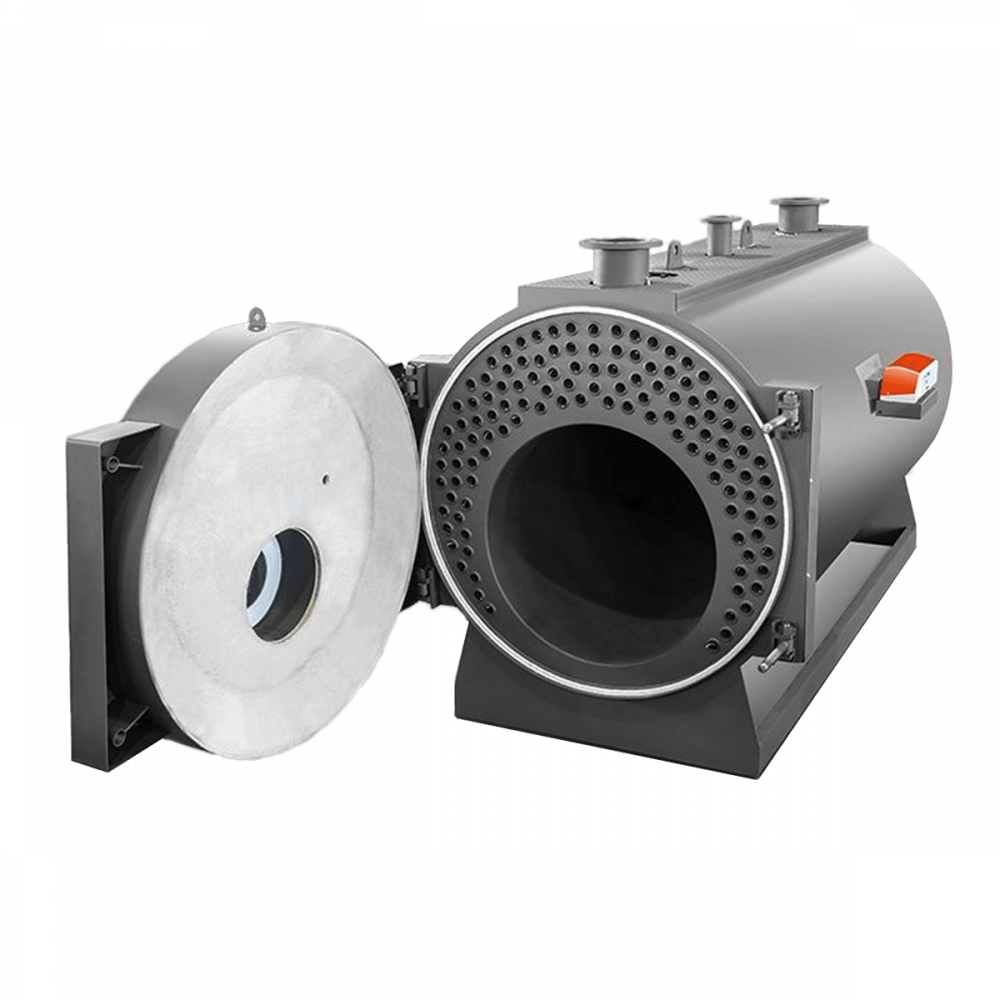

ELLPREX

Потужність:

від 340 до 7000

Об’єм топки:

Маса котла без води:

ККД:

Товщина металу:

Двері:

Період між завантаженням палива:

Паливо:

Характеристики

Габарити

Опис

Характеристики

1. Потужність та технічні характеристики ELLPREX

Модель	Корисна пот., кВт	Номін. пот., кВт	Об’єм котла, л	Опір топки, мм в.с.	Тиск, бар	Вага, кг
ELLPREX 340	340	371	298	17÷34	6	629
ELLPREX 420	420	459	398	16÷29	6	849
ELLPREX 510	510	557	462	24÷43	6	972
ELLPREX 630	630	688	565	32÷55	6	1102
ELLPREX 760	760	830	671	29÷51	6	1372
ELLPREX 870	870	950	753	33÷57	6	1482
ELLPREX 970	970	1060	836	29÷49	6	1588
ELLPREX 1100	1100	1200	1040	32÷52	6	1821
ELLPREX 1320	1320	1442	1242	38÷67	6	2030
ELLPREX 1570	1570	1715	1418	35÷60	6	2780
ELLPREX 1850	1850	2020	1617	42÷73	6	3280
ELLPREX 2200	2200	2400	2086	39÷65	6	4145
ELLPREX 2650	2650	2890	2324	43÷76	6	4465
ELLPREX 3000	3000	3280	2667	35÷60	6	5110
ELLPREX 3500	3500	3825	4142	47÷74	6	6700
ELLPREX 4000	4000	4371	4455	60÷80	6	7500
ELLPREX 4500	4500	4838.7	6012	51÷88	6	7750
ELLPREX 5000	5000	5421.8	6012	65÷110	6	7750
ELLPREX 5500	5500	5914	7058	60÷100	6	9300
ELLPREX 6000	6000	6506.2	7058	68÷120	6	9300
ELLPREX 6500	6500	6989.2	7909	61÷105	6	12600
ELLPREX 7000	7000	7590.5	7909	69÷120	6	12600

2. Гідравлічні підключення та димохід

Модель	T1-T2	T3	T4	T5 (Øi)	T5 NEW 2026	T6 (Øi)	V топки, м³
340	DN 80	Rp 2	Rp ¾	250	254	220	0.226
420-510	DN 100	Rp 2	Rp ¾	250	254	220	0.288-0.337
630	DN 100	Rp 2	Rp ¾	300	304	220	0.416
760-970	DN 125	DN 65	Rp 1¼	350	354	270	0.513-0.656
1100-1320	DN 150	DN 80	Rp 1½	400	404	320	0.748-0.869
1570-1850	DN 175	DN 100	Rp 1½	450	454	320	1.087-1.303
2200-3500	DN 200	DN 125	Rp 1½	514-620	450-604	438-400	1.650-2.601
4000-7000	DN 250	DN 125	Rp 1½	620-720	604-704	400-500	3.126-6.832

Габарити

Моделі ELLPREX 340 – ELLPREX 970

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

- - - 1. Панель управління
      2. Фланець для встановлення пальника
      3. Дверцята для очищення димової камери
      4. Оглядове скло для контролю полум’я
      - T1 Лінія, що подає системи опалення
      - T2 Зворотна лінія системи опалення
      - T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
      - T4 Злив котла
      - T5 Підключення димоходу
      - T6 Підключення пальника
      - T7 Злив шламу

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 340	860 / 1210 / 1182	190 / 139 / 190	708 / 400
ELLPREX 420	890 / 1275 / 1352	190 / 139 / 190	748 / 440
ELLPREX 510	890 / 1470 / 1352	190 / 139 / 190	748 / 440
ELLPREX 630	890 / 1780 / 1352	190 / 139 / 190	748 / 440
ELLPREX 760	1122 / 1605 / 1432	190 / 195 / 190	765 / 480
ELLPREX 870	1122 / 1800 / 1432	190 / 195 / 190	765 / 480
ELLPREX 970	1122 / 1995 / 1432	190 / 195 / 190	765 / 480

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 340	1541 / 1130 / 1310	215 / 340 / 250	750 / 1112
ELLPREX 420	1606 / 1251 / 1485	255 / 285 / 315	780 / 1177
ELLPREX 510	1801 / 1251 / 1485	255 / 480 / 315	780 / 1372
ELLPREX 630	2113 / 1251 / 1485	255 / 790 / 315	780 / 1682
ELLPREX 760	1989 / 1251 / 1540	298 / 435 / 440	1020 / 1504
ELLPREX 870	2184 / 1251 / 1540	298 / 630 / 440	1020 / 1699
ELLPREX 970	2379 / 1251 / 1540	298 / 825 / 440	1020 / 1894

Моделі ELLPREX 1100 – ELLPREX 2560

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Злив шламу
T8 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 1100	1352 / 1952 / 1432	190 / 207 / 187	810 / 595
ELLPREX 1320	1352 / 2292 / 1432	190 / 207 / 187	810 / 595
ELLPREX 1570	1462 / 2282 / 1542	190 / 227 / 272	880 / 640
ELLPREX 1850	1462 / 2652 / 1542	190 / 227 / 272	880 / 640
ELLPREX 2200	1622 / 2269 / 1702	190 / 259 / 274	950 / 690
ELLPREX 2650	1622 / 3014 / 1702	190 / 258 / 273	950 / 690

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 1100	2346 / 180 / 1540	461 / 330 / 500	1250 / 1846
ELLPREX 1320	2686 / 180 / 1540	461 / 670 / 500	1250 / 2186
ELLPREX 1570	2781 / 75 / 1650	561 / 510 / 550	1360 / 2176
ELLPREX 1850	3151 / 75 / 1650	561 / 880 / 550	1360 / 2546
ELLPREX 2200	3225 / 75 / 1810	661 / 670 / 700	1520 / 2590
ELLPREX 2650	3545 / 75 / 1810	662 / 990 / 700	1520 / 2910

Моделі ELLPREX 3000 – ELLPREX 4000

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Злив шламу
T8 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 3000	1720 / 3230 / 1830	190 / 295 / 310	1315 / 772
ELLPREX 3500	1970 / 3194 / 2090	190 / 325 / 360	1535 / 915
ELLPREX 4000	1970 / 3594 / 2090	190 / 325 / 360	1535 / 915

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 3000	3835 / 115 / 1990	325 / 1100 / 1470	1620 / 3200
ELLPREX 3500	3879 / 144 / 2271	377 / 1060 / 1420	1870 / 3164
ELLPREX 4000	4279 / 144 / 2271	377 / 1460 / 1420	1870 / 3564

Моделі ELLPREX 4500 – ELLPREX 7000

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 4500	2088 / 2262 / 5334	174 / 451 / 437	987 / 1704
ELLPREX 5000	2088 / 2262 / 5334	174 / 451 / 437	987 / 1704
ELLPREX 5500	2214 / 2402 / 6534	374 / 651 / 550	1007 / 1674
ELLPREX 6000	2214 / 2402 / 6534	374 / 651 / 550	1007 / 1674
ELLPREX 6500	2380 / 2402 / 8605	095 / 951 / 650	1100 / 2245
ELLPREX 7000	2380 / 2402 / 8605	095 / 951 / 650	1100 / 2245

Модель	I / L / M (мм)	N / Q / R (мм)
ELLPREX 4500	872 / 320 / 1475	1665 / 1700 / 3820
ELLPREX 5000	872 / 320 / 1475	1665 / 1700 / 3820
ELLPREX 5500	872 / 320 / 1475	1815 / 1700 / 3970
ELLPREX 6000	872 / 320 / 1475	1815 / 1700 / 3970
ELLPREX 6500	484 / 325 / 2920	670 / 1850 / 4380
ELLPREX 7000	484 / 325 / 2920	670 / 1850 / 4380

Опис

Характеристики

1. Потужність та технічні характеристики ELLPREX

Модель	Корисна пот., кВт	Номін. пот., кВт	Об’єм котла, л	Опір топки, мм в.с.	Тиск, бар	Вага, кг
ELLPREX 340	340	371	298	17÷34	6	629
ELLPREX 420	420	459	398	16÷29	6	849
ELLPREX 510	510	557	462	24÷43	6	972
ELLPREX 630	630	688	565	32÷55	6	1102
ELLPREX 760	760	830	671	29÷51	6	1372
ELLPREX 870	870	950	753	33÷57	6	1482
ELLPREX 970	970	1060	836	29÷49	6	1588
ELLPREX 1100	1100	1200	1040	32÷52	6	1821
ELLPREX 1320	1320	1442	1242	38÷67	6	2030
ELLPREX 1570	1570	1715	1418	35÷60	6	2780
ELLPREX 1850	1850	2020	1617	42÷73	6	3280
ELLPREX 2200	2200	2400	2086	39÷65	6	4145
ELLPREX 2650	2650	2890	2324	43÷76	6	4465
ELLPREX 3000	3000	3280	2667	35÷60	6	5110
ELLPREX 3500	3500	3825	4142	47÷74	6	6700
ELLPREX 4000	4000	4371	4455	60÷80	6	7500
ELLPREX 4500	4500	4838.7	6012	51÷88	6	7750
ELLPREX 5000	5000	5421.8	6012	65÷110	6	7750
ELLPREX 5500	5500	5914	7058	60÷100	6	9300
ELLPREX 6000	6000	6506.2	7058	68÷120	6	9300
ELLPREX 6500	6500	6989.2	7909	61÷105	6	12600
ELLPREX 7000	7000	7590.5	7909	69÷120	6	12600

2. Гідравлічні підключення та димохід

Модель	T1-T2	T3	T4	T5 (Øi)	T5 NEW 2026	T6 (Øi)	V топки, м³
340	DN 80	Rp 2	Rp ¾	250	254	220	0.226
420-510	DN 100	Rp 2	Rp ¾	250	254	220	0.288-0.337
630	DN 100	Rp 2	Rp ¾	300	304	220	0.416
760-970	DN 125	DN 65	Rp 1¼	350	354	270	0.513-0.656
1100-1320	DN 150	DN 80	Rp 1½	400	404	320	0.748-0.869
1570-1850	DN 175	DN 100	Rp 1½	450	454	320	1.087-1.303
2200-3500	DN 200	DN 125	Rp 1½	514-620	450-604	438-400	1.650-2.601
4000-7000	DN 250	DN 125	Rp 1½	620-720	604-704	400-500	3.126-6.832

Габарити

Моделі ELLPREX 340 – ELLPREX 970

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

- - - 1. Панель управління
      2. Фланець для встановлення пальника
      3. Дверцята для очищення димової камери
      4. Оглядове скло для контролю полум’я
      - T1 Лінія, що подає системи опалення
      - T2 Зворотна лінія системи опалення
      - T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
      - T4 Злив котла
      - T5 Підключення димоходу
      - T6 Підключення пальника
      - T7 Злив шламу

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 340	860 / 1210 / 1182	190 / 139 / 190	708 / 400
ELLPREX 420	890 / 1275 / 1352	190 / 139 / 190	748 / 440
ELLPREX 510	890 / 1470 / 1352	190 / 139 / 190	748 / 440
ELLPREX 630	890 / 1780 / 1352	190 / 139 / 190	748 / 440
ELLPREX 760	1122 / 1605 / 1432	190 / 195 / 190	765 / 480
ELLPREX 870	1122 / 1800 / 1432	190 / 195 / 190	765 / 480
ELLPREX 970	1122 / 1995 / 1432	190 / 195 / 190	765 / 480

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 340	1541 / 1130 / 1310	215 / 340 / 250	750 / 1112
ELLPREX 420	1606 / 1251 / 1485	255 / 285 / 315	780 / 1177
ELLPREX 510	1801 / 1251 / 1485	255 / 480 / 315	780 / 1372
ELLPREX 630	2113 / 1251 / 1485	255 / 790 / 315	780 / 1682
ELLPREX 760	1989 / 1251 / 1540	298 / 435 / 440	1020 / 1504
ELLPREX 870	2184 / 1251 / 1540	298 / 630 / 440	1020 / 1699
ELLPREX 970	2379 / 1251 / 1540	298 / 825 / 440	1020 / 1894

Моделі ELLPREX 1100 – ELLPREX 2560

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Злив шламу
T8 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 1100	1352 / 1952 / 1432	190 / 207 / 187	810 / 595
ELLPREX 1320	1352 / 2292 / 1432	190 / 207 / 187	810 / 595
ELLPREX 1570	1462 / 2282 / 1542	190 / 227 / 272	880 / 640
ELLPREX 1850	1462 / 2652 / 1542	190 / 227 / 272	880 / 640
ELLPREX 2200	1622 / 2269 / 1702	190 / 259 / 274	950 / 690
ELLPREX 2650	1622 / 3014 / 1702	190 / 258 / 273	950 / 690

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 1100	2346 / 180 / 1540	461 / 330 / 500	1250 / 1846
ELLPREX 1320	2686 / 180 / 1540	461 / 670 / 500	1250 / 2186
ELLPREX 1570	2781 / 75 / 1650	561 / 510 / 550	1360 / 2176
ELLPREX 1850	3151 / 75 / 1650	561 / 880 / 550	1360 / 2546
ELLPREX 2200	3225 / 75 / 1810	661 / 670 / 700	1520 / 2590
ELLPREX 2650	3545 / 75 / 1810	662 / 990 / 700	1520 / 2910

Моделі ELLPREX 3000 – ELLPREX 4000

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Злив шламу
T8 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 3000	1720 / 3230 / 1830	190 / 295 / 310	1315 / 772
ELLPREX 3500	1970 / 3194 / 2090	190 / 325 / 360	1535 / 915
ELLPREX 4000	1970 / 3594 / 2090	190 / 325 / 360	1535 / 915

Модель	I / L / M (мм)	N / O / P (мм)	Q / R (мм)
ELLPREX 3000	3835 / 115 / 1990	325 / 1100 / 1470	1620 / 3200
ELLPREX 3500	3879 / 144 / 2271	377 / 1060 / 1420	1870 / 3164
ELLPREX 4000	4279 / 144 / 2271	377 / 1460 / 1420	1870 / 3564

Моделі ELLPREX 4500 – ELLPREX 7000

Панель управління
Фланець для встановлення пальника
Дверцята для очищення димової камери
Оглядове скло для контролю полум’я

T1 Лінія, що подає системи опалення
T2 Зворотна лінія системи опалення
T3 Підключення ПСК (запобіжного скидного клапана / клапанів)
T4 Злив котла
T5 Підключення димоходу
T6 Підключення пальника
T7 Ревізійний люк

Модель	A / B / C (мм)	D / E / F (мм)	G / H (мм)
ELLPREX 4500	2088 / 2262 / 5334	174 / 451 / 437	987 / 1704
ELLPREX 5000	2088 / 2262 / 5334	174 / 451 / 437	987 / 1704
ELLPREX 5500	2214 / 2402 / 6534	374 / 651 / 550	1007 / 1674
ELLPREX 6000	2214 / 2402 / 6534	374 / 651 / 550	1007 / 1674
ELLPREX 6500	2380 / 2402 / 8605	095 / 951 / 650	1100 / 2245
ELLPREX 7000	2380 / 2402 / 8605	095 / 951 / 650	1100 / 2245

Модель	I / L / M (мм)	N / Q / R (мм)
ELLPREX 4500	872 / 320 / 1475	1665 / 1700 / 3820
ELLPREX 5000	872 / 320 / 1475	1665 / 1700 / 3820
ELLPREX 5500	872 / 320 / 1475	1815 / 1700 / 3970
ELLPREX 6000	872 / 320 / 1475	1815 / 1700 / 3970
ELLPREX 6500	484 / 325 / 2920	670 / 1850 / 4380
ELLPREX 7000	484 / 325 / 2920	670 / 1850 / 4380

Опис

Водогрійні двоходові котли серії MODAL — це сучасне опалювальне обладнання з інверсією полум’я в топці, призначене для ефективного теплопостачання промислових і комерційних об’єктів. Котли працюють при робочому тиску від 5 бар у стандартному виконанні, з можливістю виготовлення моделей під тиск до 10 бар за запитом. Потужність обладнання охоплює діапазон від 64 до 291 кВт і представлена 10 різними моделями.

Конструкція котлів MODAL забезпечує високу ефективність та надійність роботи. Компактні габарити полегшують транспортування та встановлення в котельнях. Оптимізований процес теплообміну досягається завдяки спрямованому руху води всередині котла, що підвищує загальну продуктивність системи.

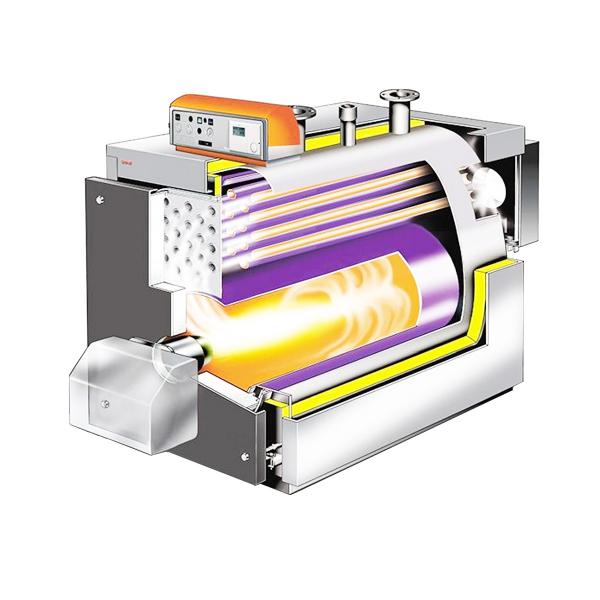

Особливістю конструкції є мінімізація утворення конденсату за рахунок зміщення трубного пучка вгору від центру та його розташування над топкою. Димогарні труби збільшеної товщини мають антиконденсаційні властивості, а встановлені турбулізатори покращують теплообмін у димових каналах.

Для підвищення міцності днище топки додатково посилене U-подібними профілями. Дверцята мають внутрішню ізоляцію з легкого вогнетривкого бетону, що не впливає на зручність відкривання та закривання. Передні дверцята оснащені самовирівнювальним замком, що спрощує обслуговування котла.

Зовнішня обшивка добре ізольована мінеральною ватою товщиною 60 мм, що зменшує тепловтрати. Котли комплектуються функціональною панеллю керування з можливістю електронного налаштування параметрів роботи.

Інші товари в цій категорії
