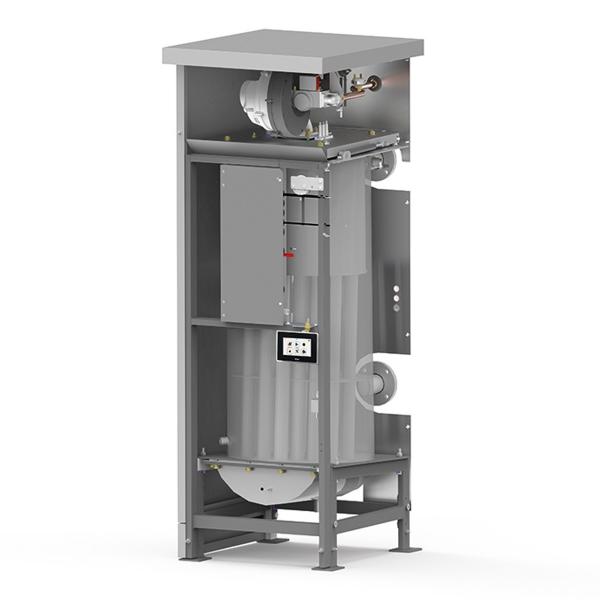

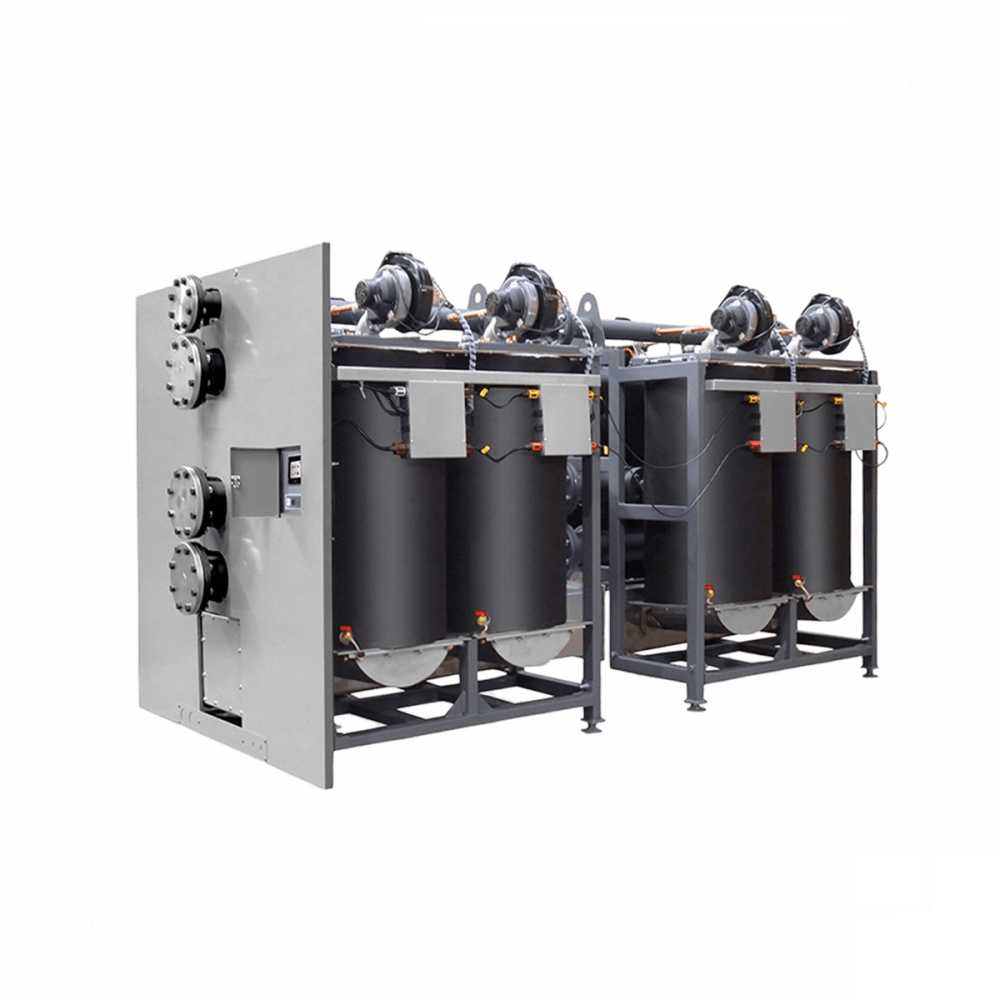

MULTIINOX

Потужність:

від 250 до 1000

Об’єм топки:

Маса котла без води:

ККД:

Товщина металу:

Двері:

Період між завантаженням палива:

Паливо:

Характеристики

Габарити

Опис

Характеристики

Параметр / Модель	250	375	500	625
Склад модулів (M/S)	2М	3М	4М	2М+3S
Категорія котла	II2Н3P	II2Н3P	II2Н3P	II2Н3P
Коефіцієнт модуляції	1:7,7	1:11,5	1:15	1:19
Qном. (кВт)	230	345	460	575
Qmin (кВт)	30	30	30	30
Pном. 80/60°C (кВт)	226,6	340,2	453,2	568,9
Pном. min 80/60°C (кВт)	31,3	31,3	31,3	31,3
Pконд. 50/30°C (кВт)	257,6	353,3	471,0	588,2
Pконд. min 50/30°C (кВт)	31,85	31,85	31,85	31,85
ККД 80/60°C (ном) %	98,5	98,6	98,5	98,95
ККД 80/60°C (min) %	104,2	104,2	104,2	104,2
ККД 50/30°C (ном) %	103,9	102,4	102,4	104,2
ККД 50/30°C (min) %	106,2	106,2	106,2	106,2
ККД при 30% наван. %	107,7	107,7	107,7	107,7
ККД згоряння (ном) %	98,0	98,0	98,0	98,0
ККД згоряння (min) %	98,5	98,5	98,5	98,5
Втрати обшивку Qmin %	0,1	0,1	0,1	0,1
T газів – Токр (min) °C	0,2	0,2	0,2	0,2
T газів – Токр (max) °C	30,9	30,9	30,9	30,9
Макс. допуст. темп. °C	38,2	38,2	38,2	38,2
Макс. робоча темп. °C	100	100	100	100
Витрата газів min кг/год	80	80	80	80
Витрата газів max кг/год	49,1	49,1	49,1	49,1
Надлишок повітря %	260,7	391,1	521,4	651,8
Втрати димар min %	25,59	25,59	25,59	25,59
Втрати димар max %	1,48	1,48	1,48	1,48
Тиск опал. min бар	1,91	1,91	1,91	1,91
Тиск опал. max бар	0,5	0,5	0,5	0,5
Макс. допуст. тиск бар	6	6	6	6
Вміст води л	208	301	401	509
Газ G20 Qном. м3/год	24,3	36,5	48,6	60,8
Газ G20 Qmin м3/год	3,17	3,17	3,17	3,17
Газ G25 Qном. м3/год	28,3	42,4	56,6	70
Газ G25 Qmin м3/год	3,69	3,69	3,69	3,69
Пропан Qном. кг/год	17,9	26,8	35,7	44,6
Пропан Qmin кг/год	2,33	2,33	2,33	2,33
Тиск основи димаря Па	70	70	70	70
Max конденсат кг/год	37	56	74	93
CO max мг/кВт-год	32	32	32	32
Nox max мг/кВт-год	71	72	73	73
Клас NOx / Захист	6/X5D	6/X5D	6/X5D	6/X5D
Напруга/Частота В/Гц	230/50	230/50	230/50	230/50
Запобіжник А	6,3	6,3	6,3	6,3

Параметр / Модель	750	875	1000
Склад модулів (M/S)	2M+4S	4M+3S	4M+4S
Категорія котла	II2Н3P	II2Н3P	II2Н3P
Коефіцієнт модуляції	1:23	1:27	1:31
Qном. (кВт)	690	805	920
Qmin (кВт)	30	30	30
Pном. 80/60°C (кВт)	681,9	796,3	913,5
Pном. min 80/60°C (кВт)	31,3	31,3	31,3
Pконд. 50/30°C (кВт)	706,6	822,7	934,7
Pконд. min 50/30°C (кВт)	31,85	31,85	31,85
ККД 80/60°C (ном/min) %	98,8/104,2	98,9/104,2	99,3/104,2
ККД 50/30°C (ном/min) %	104,2/106,2	104,2/106,2	104,2/106,2
ККД при 30% наван. %	107,7	107,7	107,7
T газів Токр (min/max) °C	0,2 / 30,9	0,2 / 30,9	0,2 / 30,9
Витрата газів min кг/год	80	80	80
Витрата газів max кг/год	782,2	912,5	1042,9
Вміст води л	570	707	802
Газ G20 (ном/min) м3/год	73,0 / 3,17	85,1 / 3,17	97,3 / 3,17
Газ G25 (ном/min) м3/год	84,9 / 3,69	99,0 / 3,69	113,1 / 3,69
Пропан (ном/min) кг/год	56,3 / 2,33	62,5 / 2,33	71,4 / 2,33
Max конденсат кг/год	111	130	148
CO / Nox мг/кВт-год	32 / 73	32 / 73	32 / 73
Захист / NOx клас	X5D / 6	X5D / 6	X5D / 6

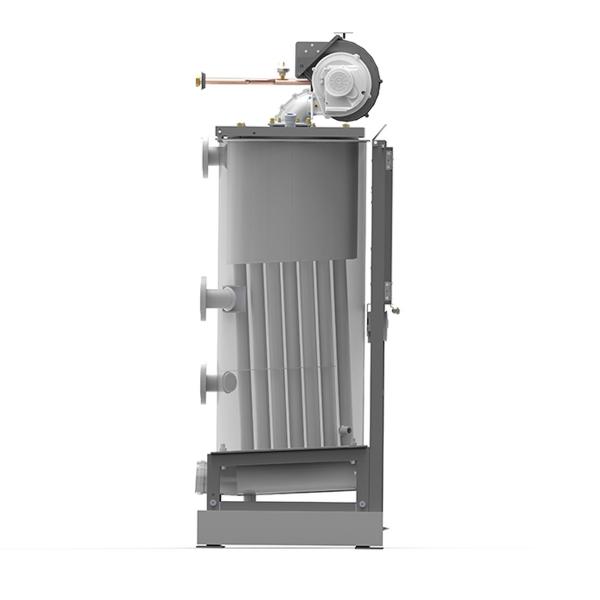

Габарити

Електрод іонізації (2 шт.)
Електрод розпалювання
Вентилятор
Двері камери згоряння
Камера згоряння
Бокс для електричних підключень
Котлова вода
Димогарні труби з нержавіючої сталі з алюмінієвими вставками
Ємність для збирання конденсату
Димова камера
Датчик рівня конденсату

M – лінія опалювального контуру, що подає
Rmt – середньотемпературна зворотна лінія опалювального контуру
Rbt – низкотемпературна зворотна лінія опалювального контуру

Модель	250	375	500	625
Модулі	2М	3М	4М	2М+3S
В/Ш, мм	1740 / 1675
Глибина, мм	670	1200	1200	2500
Газ/Опал.	3″/5″	3″/5″	3″/5″	3″/5″
Димох., мм	200	250	250	300
Вага, кг	625	977	1250	1602

Модель	750	875	1000
Модулі	2M+4S	4M+3S	4M+4S
В/Ш, мм	1740 / 1675
Глибина, мм	2500	2830	2830
Газ/Опал.	3″/5″	3″/5″	3″/5″
Димох., мм	300	350	350
Вага, кг	1875	2227	2500
