MODAL

1. Топка
2. Димогарні труби зі спіральними турбулізаторами
3. Дверцята з оглядовим віконцем для контролю полум’я
4. Димова камера
5. Ізоляція корпусу
6. Панель управління

M – лінія, що подає (подача)
R – зворотна лінія (обратка)

Розміри та параметри підключення

1. Панель управління
2. Фланець для встановлення пальника
3. Дверцята для очищення котла
4. Оглядове скло

• T1 Лінія, що подає системи
• T2 Зворотна лінія системи опалення
• T3 Підключення димоходу
• T4 Вісь пальника
• T5 Злив котла

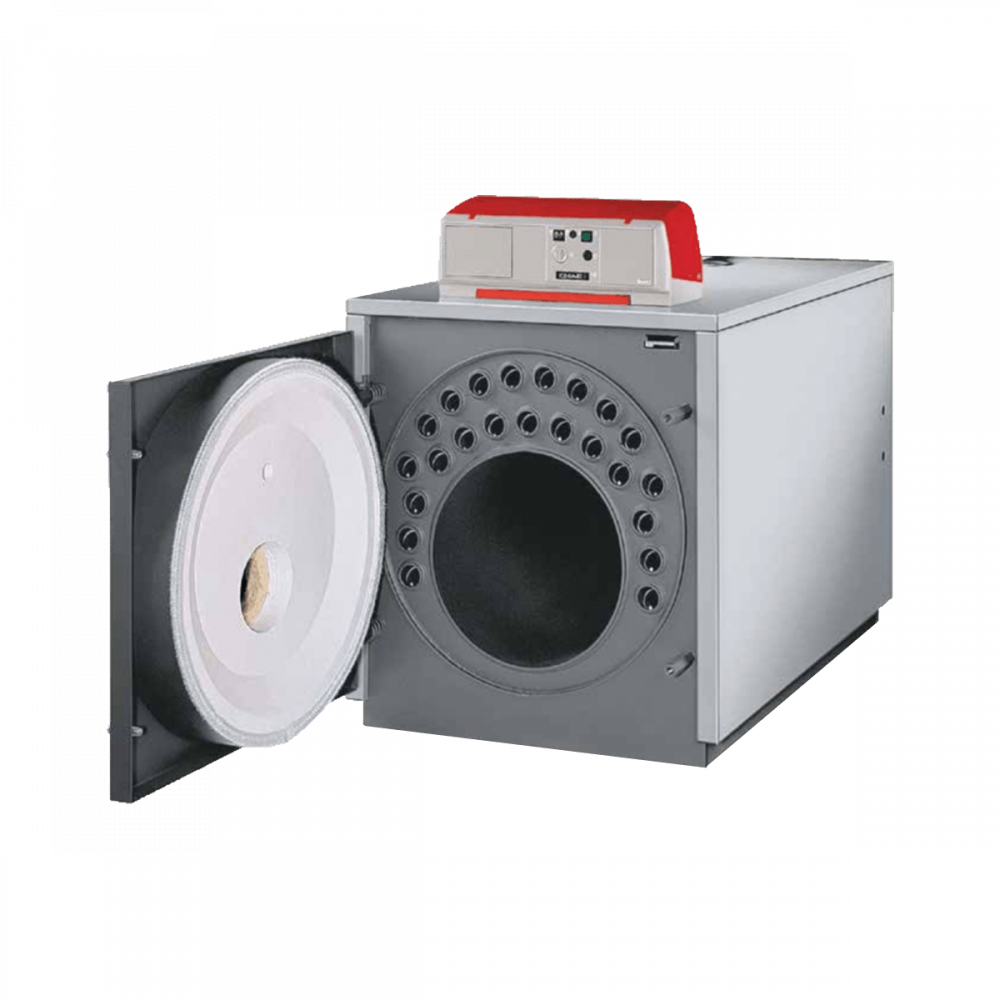

Водогрійні двоходові котли серії MODAL — це сучасне опалювальне обладнання з інверсією полум’я в топці, призначене для ефективного теплопостачання промислових і комерційних об’єктів. Котли працюють при робочому тиску від 5 бар у стандартному виконанні, з можливістю виготовлення моделей під тиск до 10 бар за запитом. Потужність обладнання охоплює діапазон від 64 до 291 кВт і представлена 10 різними моделями.

Конструкція котлів MODAL забезпечує високу ефективність та надійність роботи. Компактні габарити полегшують транспортування та встановлення в котельнях. Оптимізований процес теплообміну досягається завдяки спрямованому руху води всередині котла, що підвищує загальну продуктивність системи.

Особливістю конструкції є мінімізація утворення конденсату за рахунок зміщення трубного пучка вгору від центру та його розташування над топкою. Димогарні труби збільшеної товщини мають антиконденсаційні властивості, а встановлені турбулізатори покращують теплообмін у димових каналах.

Для підвищення міцності днище топки додатково посилене U-подібними профілями. Дверцята мають внутрішню ізоляцію з легкого вогнетривкого бетону, що не впливає на зручність відкривання та закривання. Передні дверцята оснащені самовирівнювальним замком, що спрощує обслуговування котла.

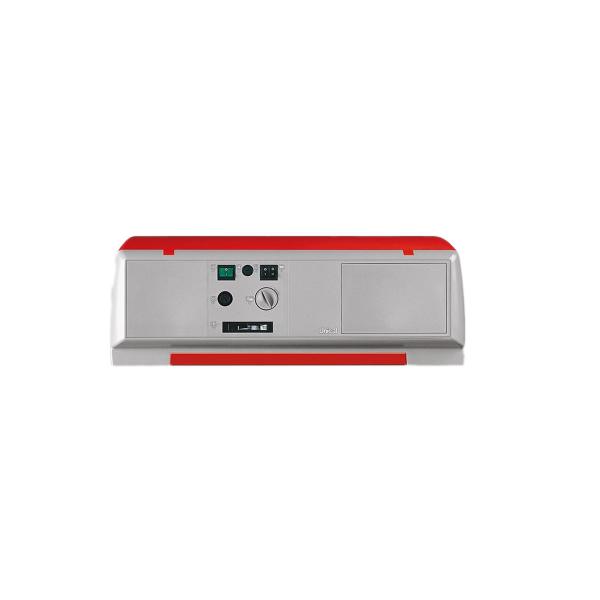

Зовнішня обшивка добре ізольована мінеральною ватою товщиною 60 мм, що зменшує тепловтрати. Котли комплектуються функціональною панеллю керування з можливістю електронного налаштування параметрів роботи.
