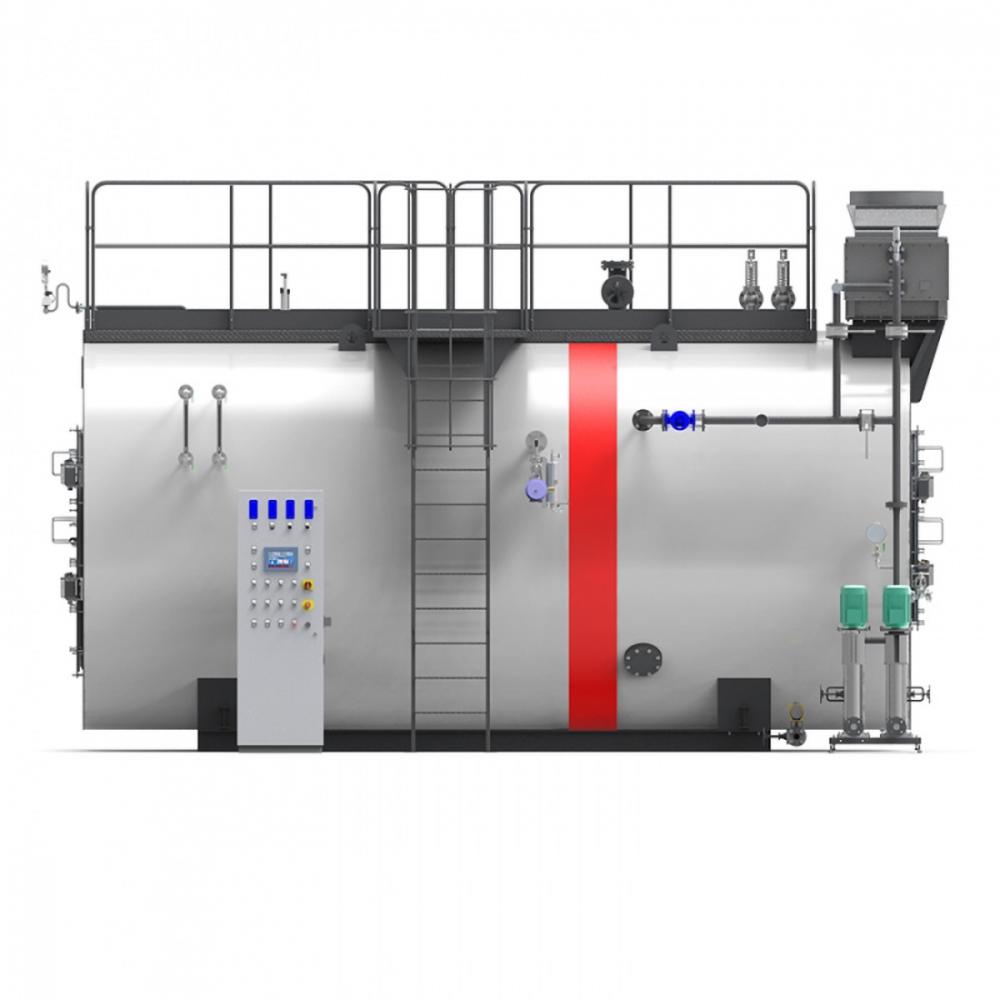

Парові котли серії TRYPASS — це сучасні триходові промислові котли, призначені для ефективного виробництва пари з низьким рівнем викидів NOx та високою тепловою ефективністю. Конструкція обладнання забезпечує низькі поверхневі теплові навантаження в камері згоряння, що позитивно впливає на довговічність і стабільність роботи котла.
Котел складається з горизонтальної циліндричної топки, у якій формується полум’я. Після проходження камери згоряння димові гази потрапляють до спеціального інверсійного каналу, а далі через димогарні труби направляються до збірного димового коробу та виводяться у димохід.
Корпус котла спроєктований відповідно до стандарту EN 12953-2:2016 та складається з циліндричної обичайки, топки гладкого типу Bowling Hoop або Fox залежно від потужності, інверсійної камери та трубних плит із високоякісної сталі. За запитом усі моделі можуть бути виготовлені у версії Fox. Конструкція виконана відповідно до чинних технічних норм та вимог Директиви 2014/68/UE (PED). Корпус оснащений двома патрубками діаметром 100 мм для встановлення приладів безпеки та контролю. Усі матеріали мають сертифікати, що підтверджують їх механічні та хімічні характеристики.
Димогарні труби формують трубний пучок та виготовляються з високоякісної сталі. Вони приварюються до трубних ґрат і забезпечують ефективний теплообмін без використання спіральних турбулізаторів.
Задня поворотна камера виготовлена зі сталевого листа, повністю омивається водою та оснащена фіксуючими шпильками й оглядовим люком для доступу до задньої частини топки.

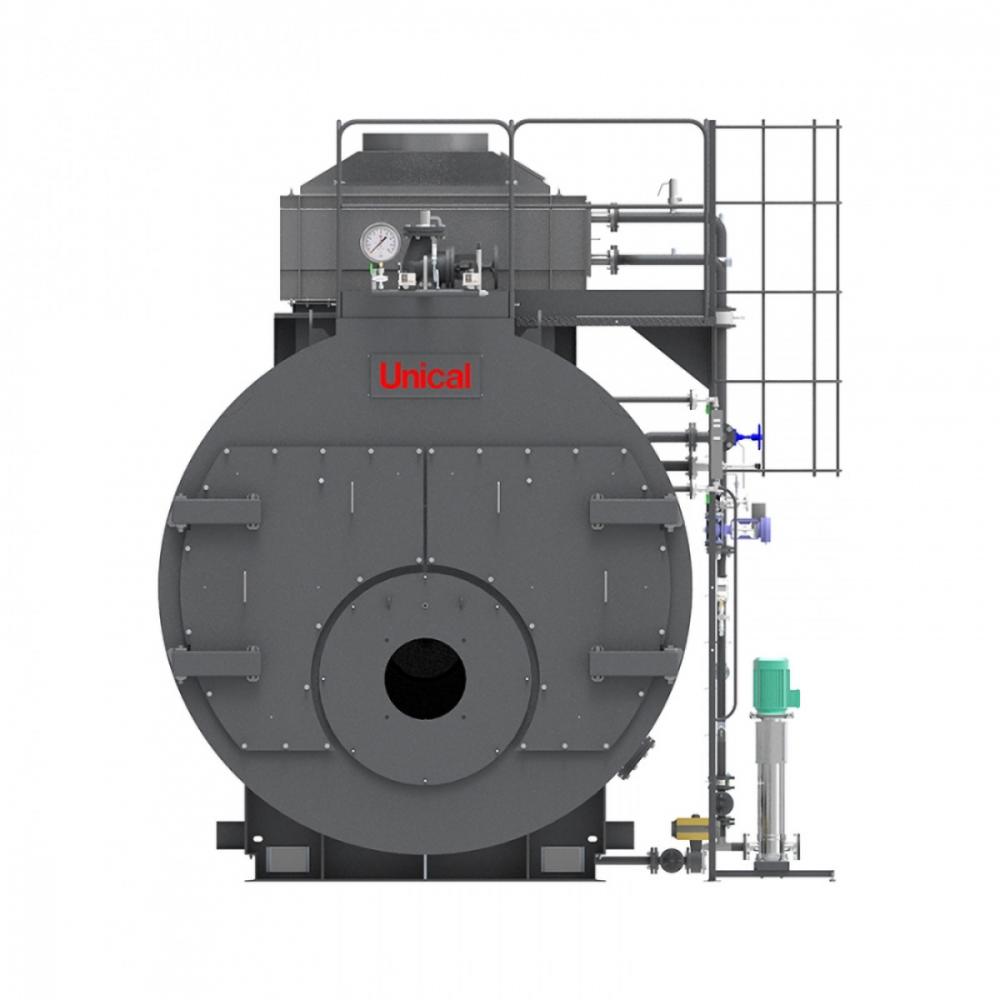

Передня димова камера виконана зі сталевого листа та має внутрішній шар теплоізоляції й вогнетривкого матеріалу. Конструкція оснащена двома дверцятами на петлях, що забезпечують швидке та зручне відкривання для обслуговування.
Задній димовий короб виготовлений зі сталевого листа та покритий зсередини теплоізоляційним шаром. Він оснащений двома ревізійними дверцятами для очищення труб, горизонтальним відведенням для підключення димоходу та самоочисним оглядовим склом для контролю процесу горіння. За запитом можливе вертикальне підключення димоходу. Конструкція також передбачає можливість підключення зовнішнього економайзера.
